Impianto luce con accensione da tre, quattro o più punti

Questo circuito da la possibilità di accendere una o più lampade da tre quattro o più punti. I componenti che permettono a tale circuito di funzionare sono due, invertitore e deviatore.

Il circuito non è molto diverso da quello della “deviata“, infatti tra i due deviatori viene interposto uno o più invertitori. Semplificando tutto il circuito, possiamo dire che i deviatori e gl’invertitori svolgono, se pur separatamente, la funzione di un unico interruttore. Alla commutazione di un componente (deviatore o invertitore), corrisponde un’inversione dello stato precedente del circuito, ossia da lampada accesa a lampada spenta o viceversa.

Costruzione pratica

La descrizione e lo schema sopra riportato, fanno riferimento ad un circuito con accensione da quattro punti. All’interno della scatola di derivazione abbiamo sei condutture, alle quali per semplicità assegniamo questa simbologia:
A) Conduttura proveniente dalla scatola portafrutto per l’alloggiamento del deviatore.
B) Conduttura proveniente dalla scatola portafrutto per l’alloggiamento dell’invertitore.
C) Conduttura proveniente dalla scatola portafrutto per l’alloggiamento dell’invertitore.
D) Conduttura proveniente dalla scatola portafrutto per l’alloggiamento del deviatore.
E) Conduttura proveniente dal punto dell’alloggiamento della lampada (o delle lampade).
F) Conduttura proveniente dalla scatola di derivazione preesistente (con a monte un interruttore differenziale).

In questa tabella sono riportate le sezioni, i colori e il numero di cavi da inserire nelle rispettive tubazioni.

conduttura	sezione mm2	colori con tensione di fase	colori con tensione concatenata
A	1,51,5 1,5	neromarrone marrone	neromarrone marrone
B	1,51,5 1,5 1,5	neronero marrone marrone	neronero marrone marrone
C	1,51,5 1,5 1,5	neronero marrone marrone	neronero marrone marrone
D	1,51,5 1,5	neromarrone marrone	neromarrone marrone
E	1,51,5 1,5	neroazzurro giallo-verde	nerogrigio giallo-verde
F	2,52,5 2,5	neroazzurro giallo-verde	nerogrigio giallo-verde

Come per il conduttore di terra esclusivamente di colore giallo-verde, anche il neutro se presente, deve essere marcato con un cavo di colore azzurro. é molto facile individuare il tipo di tensione presente nelle vostre case e successivamente usate i colori indicati dalla rispettiva tabella. A prescindere dal colore dei cavi e dal tipo di tensione, l’impianto è ugualmente funzionante, ma le disposizioni di legge nel campo, obbligano queste colorazioni.

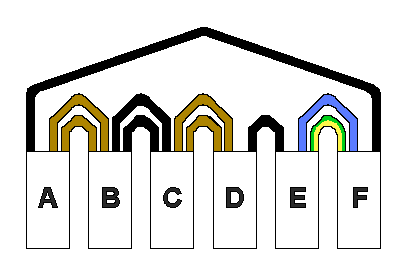

Collegare i cavi all’interno della scatola di derivazione, come indicato in questo semplice disegno.

Nelle quattro scatole portafrutto collegate i deviatori e gl’invertitori.

Fissate la lampada e procedete con i collegamenti facendo attenzione nel connettere il conduttore di terra sul morsetto avente questo simbolo terra. Spesso sono indicate anche le connessioni del cavo azzurro (o grigio vedi tabella), con la lettera -N- e del rimanente cavo nero con la lettera -L- oppure -F-. L’ultimo collegamento da realizzare è quello all’interno della scatola di derivazione preesistente. Con il tester individuate la coppia di cavi che portano tensione e soltanto dopo avere staccato l’interruttore generale, procedete alla connessione.

Il tester che vi consigliamo e quello della TackLife disponibile su Amazon a .

Varianti

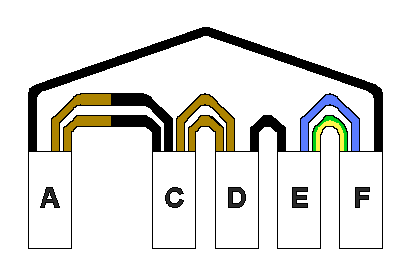

Per un impianto luce comandato da tre punti deve essere eliminata la tubazione B (oppure C). I cavi uscenti dalla tubazione A e C vanno poi connessi come da disegno. Questa discordanza dei colori non ha alcuna influenza sul funzionamento del circuito e si avrà anche nella condizione di cinque punti d’accensione e per tutti i successivi punti luce dispari.
